Parameter produk motor pneumatik reduksi gigi heliks AMP3-R:
Kisaran rasio reduksi: 3-91, tenaga: 0,25KW, tenaga kuda: 0,18HP, torsi: 5,4-154,2N.m, kecepatan bebas: 296-10RPM, konsumsi udara: 0,26m³/mnt, berat: 9,8-12,8KG (rasio reduksi berbeda , bobot berbeda), metode pemasangan opsional: vertikal, horizontal, katup kontrol manual opsional, rem, pengontrol.
Fitur standar:
Menggunakan udara bertekanan sebagai sumber tenaga untuk keselamatan dan tahan ledakan, produk ini memiliki sertifikat tahan ledakan dan memenuhi standar keselamatan nasional. Peredam roda gigi heliks menggunakan katup kontrol untuk mengganti start, penyesuaian, dan penghentian, dan dapat langsung membalikkan arah. Motor dirancang untuk tertutup secara keseluruhan dan dapat digunakan di lingkungan yang berdebu, lembab, dan keras. Ini banyak digunakan dalam industri kimia, semikonduktor, kristal, petrokimia, teknologi biokimia, pabrik cat, mesin otomatis, dan industri lainnya.
Lingkungan kerja:
Cairan: Udara terkompresi
Menggunakan tekanan: 5Kg/cm 2 (70psi)
Tekanan kerja maksimum: 6Kg/cm 2 (85psi)
Suhu sekitar: -10°C~ 70°C (hanya dapat digunakan dalam keadaan tidak beku)
Minyak pelumas: IS0VG32 atau sejenisnya. (Perlu menggunakan dispenser kabut minyak, 2~3 tetes per menit).
Penggunaan terus menerus: Ya (tidak dapat dioperasikan terus menerus tanpa beban).
Kecepatan yang disarankan: (0,3~1) x kecepatan keluaran maksimum.
Parameter terperinci
GamBar DimenSi inStalasi Dan taBel dimensi

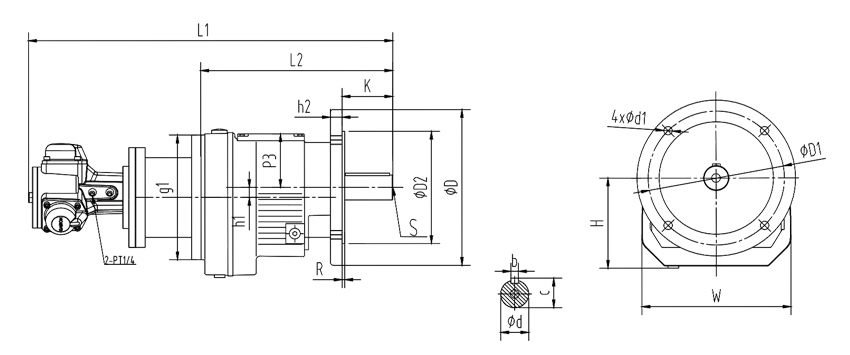

Instalasi vertikal
Produk Model | L1 | L2 | D | D1 | D2 | H | W | R | H1 | h2 | hal3 | g1 | d1 | Aksial akhir bagian | ||||
d | b | C | s | k | ||||||||||||||
AMP3-RF2-G3.37 | 421.7 16,6" | 199 7,83" | 140 5,51" | 115 4,53" | 95 3,74" | 92 3,62" | 142 5,59" | 3 0,12" | 4.05 0,16" | 9 0,35" | 57 3,62" | 120 4,72" | 8.5 0,33" | Φ25k6 0,98" | 8 0,31" | 28 1.1" | M10 | 50 1,97" |
AMP3-RF2-G5 | ||||||||||||||||||
AMP3-RF2-G10.13 | ||||||||||||||||||
AMP3-RF2-G15.63 | ||||||||||||||||||
AMP3-RF2-G26.09 | ||||||||||||||||||
AMP3-RF2-G32.47 | ||||||||||||||||||
AMP3-RF2-G55.87 | ||||||||||||||||||
AMP3-RF3-G69.33 | 429.7 16,92" | 207 8.15" | 160 6.3" | 130 5.12" | 110 4,33" | 94 3,7" | 161 6,34" | 3.5 0,14" | 10.1 0,4" | 10 0,39” | 61 2.4" | 120 4,72" | 9.0 0,35" | Φ25k6 0,98" | 8 0,31" | 28 1.1" | M10 | 50 1,97" |
AMP3-RF3-G84.61 | ||||||||||||||||||
AMP3-RF3-G90.77 |

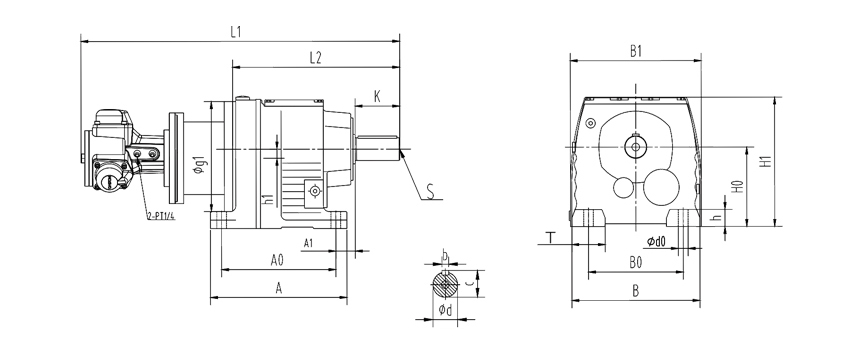

Instalasi horisontal
Model Produk | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | A1 | h1 | T | d0 | h | Aksial bagian akhir | ||||
d | b | C | s | k | |||||||||||||||
AMP3-R2-G3.37 | 415.7 16.4 " | 193 76" | 130 5.12 " | 152 5.98 " | 110 4.33 " | 151 5.94 " | 151 5.94 " | 90 3.54 " | 147 5.79 " | 25 0.98 " | 3.4 0.13 " | 32 1.26 " | 9 0.35 " | 18 0.71 " | Φ25k6 0.98 " | 8 0.31 " | 28 1.1" | M10 | 50 1.97 " |
AMP3-R2-G5 | |||||||||||||||||||
AMP3-R2-G10.13 | |||||||||||||||||||
AMP3-R2-G15.63 | |||||||||||||||||||
AMP3-R2-G26.09 | |||||||||||||||||||
AMP3-R2-G32.47 | |||||||||||||||||||
AMP3-R2-G55.87 | |||||||||||||||||||
AMP3-R3-G69.33 | 423.7 167 " | 201 7,9" | 130 5.12" | 160 6.3" | 110 4.33 " | 145 5.71 " | 161 6034 " | 90 354 " | 151 5,94" | 25 0.98 " | 10.1 0. 4" | 35 1.38 " | 9 0.35 " | 18 0.71 " | Φ25k6 0.98 " | 8 0.31 " | 28 1.1" | M10 | 50 1.97 " |
AMP3-R3-G84.61 | |||||||||||||||||||
AMP3-R3-G90.77 |
Lembar Data Teknis
Produk Model | Kekuatan | Dinilai kecepatan | Torsi | Berhenti Torsi | Udara konsumsi | Berat | ||||
(HP) | (Kw) | (RPM) | (Nm) | (Jika. bt) | (Nm) | (lft.bt) | (M 3 /mnt) | (CFM) | (KG) | |
AMP3-R2/RF2-G3.37 | 0.25 | 0.18 | 296 | 5.4 | 4 | 11.2 | 8.3 | 0.26 | 9.19 | 9.8 |
AMP3-R2/RF2-G5 | 200 | 8 | 5.9 | 16.5 | 12.2 | |||||
AMP3-R2/RF2-G10.13 | 98 | 16.4 | 12.1 | 34.4 | 25.4 | |||||
AMP3-R2/RF2-G15.63 | 63 | 25.3 | 18.7 | 53.2 | 39.3 | |||||
AMP3-R2/RF2-G26.09 | 38 | 42.1 | 31.1 | 86.2 | 63.6 | |||||
AMP3-R2/RF2-G32.47 | 30 | 52.5 | 38.7 | 106.5 | 78.6 | 12.8 | ||||
AMP3-R2/RF2-G55.87 | 17 | 94.6 | 69.8 | 189.2 | 139.6 | |||||
AMP3-R3/RF3-G69.33 | 14 | 111.9 | 82.6 | 218.5 | 161.3 | |||||
AMP3-R3/RF3-G84.61 | 11 | 137.5 | 101.5 | 267.7 | 197.6 | |||||
AMP3-R3/RF3-G90.77 | 10 | 154.2 | 113.8 | 304.3 | 224.6 |
