Parameter produk AMP5:
Daya: 0,37KW, tenaga kuda: 0,5HP, torsi: 4,7N.m, kecepatan bebas: 1200RPM, konsumsi gas: 395L/mnt, berat: 5,2-5,7KG (metode pemasangan berbeda, bobot berbeda), tersedia empat metode pemasangan: dasar, vertikal, horizontal, flensa, katup kontrol manual opsional, rem, peredam roda gigi, pengontrol.
Fitur standar:
Menggunakan udara bertekanan sebagai sumber tenaga untuk keselamatan dan tahan ledakan, produk ini memiliki sertifikat tahan ledakan dan memenuhi standar keselamatan nasional. Torsi tinggi, konsumsi gas rendah, tidak akan terbakar karena kelebihan beban, penyesuaian kecepatan tanpa langkah, mulai, sesuaikan, berhenti dengan peralihan katup kontrol, dapat langsung membalikkan arah. Motor dirancang untuk tertutup secara keseluruhan dan dapat digunakan di lingkungan yang berdebu, lembab, dan keras. Banyak digunakan dalam industri kimia, semikonduktor, kristal, petrokimia, teknologi biokimia, pabrik cat, mesin otomatis, dan industri lainnya.
Lingkungan kerja:
Cairan: Udara terkompresi
Menggunakan tekanan: 5Kg/cm 2 (70psi)
Tekanan kerja maksimum: 6Kg/cm 2 (85psi)
Suhu sekitar: -10°C~ 70°C (hanya dapat digunakan dalam keadaan tidak beku)
Minyak pelumas: IS0VG32 atau sejenisnya. (Perlu menambahkan minyak dengan kabut minyak, 2~3 tetes per menit).
Penggunaan terus menerus: Ya (tidak dapat berjalan terus menerus tanpa beban).
Kecepatan yang disarankan: (0,3~1) x kecepatan keluaran maksimum.
Parameter terperinci
Model | Rasio Gigi | Keluaran Maksimum | Torsi Kios | Berat (kg) | |||||||||
Kekuatan | Torsi | Kecepatan Terukur | Konsumsi udara | Dasar | Vertikal | Horisontal | |||||||
HP | KW | Nm | Ibf. kaki | R.P.Mmin | L/mnt | CFM | Nm | Ibf. kaki | kg | kg | KG | ||
AMP5 | 0.5 | 0.37 | 4.7 | 3.5 | 750 | 395 | 13.9 | 6.5 | 5.5 | 5.2 | 5.5 | 5.7 | |
G1/3 | 13.3 | 9.8 | 250 | 17.8 | 13.1 | " | 11.9 | 12.1 | |||||
G1/5 | 22 | 16.2 | 150 | 29.6 | 21.8 | ||||||||
G1/10 | 43.5 | 32.1 | 75 | 59 | 43.5 | ||||||||
G1/15 | 64.3 | 47.5 | 50 | 86.7 | 64 | " | 14.5 | 14.8 | |||||
G1/20 | 87.2 | 64.4 | 37.5 | 119.5 | 88.2 | ||||||||
G1/30 | 129.5 | 95.6 | 25 | 178.9 | 132 | ||||||||
G1/40 | 171 | 126.2 | 18.5 | 236.1 | 174.2 | ||||||||
G1/50 | 213.5 | 157.6 | 15 | 296.8 | 219 | ||||||||
G1/60 | 256.2 | 189.1 | 12.5 | 358.8 | 264.8 | ||||||||
G1/80 | 338.1 | 249.5 | 9 | 524.2 | 386.9 |

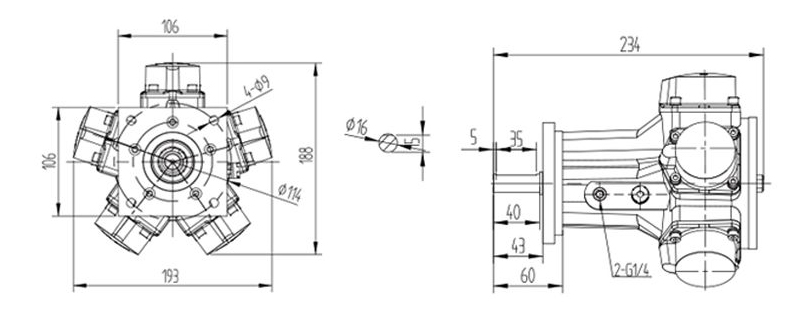

Tampilan rencana skema:
![]() | ![]() |
AMP5-T (Tipe dasar) | AMP5-F (Vertikal) |
![]() | ![]() |
AMP5-L (Horizontal) | AMP5-IEC (Tipe flensa) |
Diagram rincian produk:
TIDAK. | Nama | Kuantitas | TIDAK. | Nama | Kuantitas | TIDAK. | Nama | Kuantitas |
1 | Perumahan | 1 | 12 | Paking | 5 | 23 | Cincin-O | 1 |
2 | Katup pendistribusi | 1 | 13 | Paking Tubuh | 2 | 24 | Penutup motornya | 1 |
3 | Bantalan Ujung Penggerak | 1 | 14 | Cincin-O | 2 | 25 | Flensa bulat | 1 |
4 | Poros | 1 | 15 | Bantalan rol | 1 | 26 | Sekrup ventilasi | 1 |
5 | Segel Setengah | 1 | 16 | Sekrup poros engkol | 1 | 27 | Flensa persegi | 2 |
6 | Pegas kartu lubang | 1 | 17 | Lapisan silinder | 5 | 28 | Pelat horisontal | 1 |
7 | Bantalan Ujung Penggerak | 1 | 18 | Cincin-O | 5 | 29 | Knalpot | 1 |
8 | kliping | 1 | 19 | Kepala silinder | 5 | 30 | Sumbat trakea | 1 |
9 | Piston | 5 | 20 | Cincin-O | 5 | 31 | Steker | 2 |
10 | Batang penghubung | 5 | 21 | Mesin cuci musim semi | 20 | |||
11 | Hentikan pin | 5 | 22 | Sekrup kepala soket | 20 |
