Deskripsi Produk:
Parameter produk motor pneumatik baling-baling AMV3.9:
Daya: 3,9KW, tenaga kuda: 5,2HP, torsi: 14,8N.m, kecepatan bebas: 2500RPM, konsumsi udara: 4800L/mnt, berat: 10,3-14,9KG (metode pemasangan berbeda, bobot berbeda), tersedia tiga metode pemasangan: vertikal, horizontal, flensa, katup kontrol manual opsional, rem, peredam roda gigi, pengontrol.
Fitur standar:
Menggunakan udara bertekanan sebagai sumber listrik aman dan tahan ledakan. Produk ini memiliki sertifikat tahan ledakan dan memenuhi standar keamanan nasional. Kecepatan tinggi dan torsi tinggi tidak akan terbakar karena beban berlebih. Kecepatannya disesuaikan secara bertahap. Katup kontrol digunakan untuk mengganti start, tuning, dan stop, dan arah maju dan mundur dapat langsung dibalik. Motor dirancang untuk tertutup secara keseluruhan dan dapat digunakan di lingkungan yang berdebu, lembab, dan keras. Ini banyak digunakan dalam industri kimia, semikonduktor, kristal, petrokimia, teknologi biokimia, pabrik cat, mesin otomatis, dan industri lainnya.
Lingkungan kerja:
Cairan: Udara terkompresi
Menggunakan tekanan: 5Kg/cm 2 (70psi)
Tekanan kerja maksimum: 6Kg/cm 2 (85psi)
Suhu sekitar: -10°C~ 70°C (hanya dapat digunakan dalam keadaan tidak beku)
Minyak pelumas: IS0VG32 atau sejenisnya. (Perlu menambahkan minyak dengan kabut minyak, 2~3 tetes per menit).
Penggunaan terus menerus: Ya (tidak dapat berjalan terus menerus tanpa beban).
Kecepatan yang disarankan: (0,3~1) x kecepatan keluaran maksimum.
Parameter terperinci
AMV3.9-F
AMV3.9-L
AMV3.9-IEC
Model | Rasio Gigi | Tanggal Pada Kekuatan Maks | Data Pada Torsi Maks | Berat (kg) | ||||||||
Kekuatan | Torsi | Kecepatan | Konsumsi Udara | Torsi Maks | Vertikal | Horisontal | Flens | |||||
H P | KW | Nm | lbf.ft | rpm | L/mnt | Nm | lbf.ft | kg | kg | KG | ||
AMV3.9 | 5.2 | 3.9 | 14.8 | 10.7 | 2500 | 4800 | 21 | 15.5 | 10.3 | 10.8 | 14.9 | |
1/3 | 40 | 29.5 | 830 | 55 | 40.6 | 40.9 | 40 | ※ | ||||
1/5 | 65 | 47.9 | 500 | 98 | 72.3 | |||||||
1/10 | 131 | 96.7 | 250 | 203 | 149.8 | |||||||
1/20 | 259 | 191.1 | 125 | 4950 | 402 | 296.7 | ||||||
1/40 | 396 | 377.9 | 80 | 625 | 461.3 | 51.2 | 64.5 | ※ | ||||
1/50 | 628 | 463.4 | 50 | 1017 | 750.5 | |||||||
1/60 | 715 | 527.7 | 40 | 1168 | 862 | |||||||
1/100 | 1275 | 941 | 25 | 2075 | 1531 |

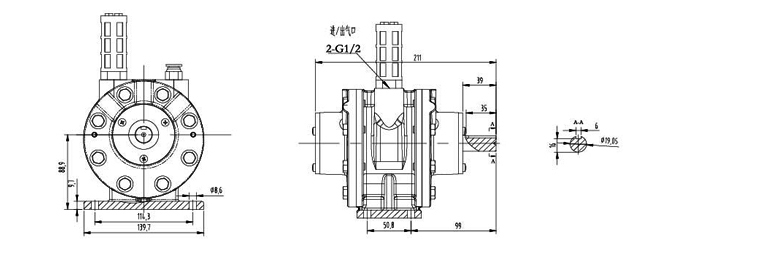

Dimensi instalasi AMV3.9
![]() | ![]() |
AMV3.9-F Vertikal | AMV3.9-L Horisontal |
![]() | |
Flensa AMV3.9-IEC |
TIDAK. | Nama | Kuantitas | TIDAK. | Nama | Kuantitas |
1 | Tutup Akhir | 1 | 10 | Rotor bermotor | 1 |
2 | Bantalan Ujung Penggerak | 1 | 11 | Pelontar | 4 |
3 | Cincin-O | 2 | 12 | Daun Musim Semi | 4 |
4 | Bantalan Ujung Penggerak | 1 | 13 | Bilah | 4 |
5 | Pin Dowel | 2 | 14 | Penutup motor | 1 |
6 | Pelat Ujung Penggerak | 1 | 15 | Bantalan | 1 |
7 | Paking Tubuh | 2 | 16 | Tutup penutup | 1 |
8 | Musim Semi Baling-Baling | 4 | 17 | Penutup motor | 1 |
9 | Penjualan kunci | 1 |
