I. PENDAHULUAN

A. Hook: Kekuatan udara terkompresi

Di dunia otomatisasi industri dan mesin khusus, deru mesin yang kuat atau dengungan motor listrik sering menjadi pusat perhatian. Namun, dengan tenang dan efisien, kekuatan lain telah berperan selama beberapa dekade, menawarkan keunggulan unik di mana sumber daya konvensional gagal: kekuatan udara terkompresi. Medium yang tidak terlihat, namun kuat ini mendorong kelas perangkat yang dikenal sebagai motor pneumatik, berfungsi sebagai pahlawan tanpa tanda jasa dalam aplikasi yang tak terhitung jumlahnya.

B. Apa itu Motor pneumatik perpindahan positif ?

A Motor pneumatik perpindahan positif adalah perangkat mekanis yang mengubah energi udara terkompresi menjadi gerakan putar mekanis. Tidak seperti motor udara bergaya turbin yang mengandalkan aliran dinamis udara di atas bilah, motor perpindahan positif beroperasi pada prinsip volumetrik. Mereka menjebak volume tetap udara terkompresi, memungkinkannya untuk mengembang, dan kemudian menghabiskannya, menggunakan diferensial tekanan yang dihasilkan untuk membuat gerakan putar kontinu. Perbedaan mendasar ini memberi mereka karakteristik dan keunggulan yang berbeda, terutama di lingkungan yang menuntut.

C. Sejarah Singkat dan Evolusi

Konsep menggunakan udara terkompresi untuk tanggal listrik yang lalu, dengan aplikasi awal dalam penambangan dan terowongan. Pengembangan motor pneumatik praktis mendapatkan daya tarik di abad ke -19, didorong oleh kebutuhan akan sumber daya yang lebih aman dan lebih kuat dalam kondisi berbahaya di mana percikan dari motor listrik menimbulkan risiko yang signifikan. Seiring waktu, desain berevolusi dari mekanisme sederhana yang digerakkan piston ke baling-baling dan motor Gear yang lebih canggih, masing-masing menawarkan profil kinerja spesifik yang cocok untuk serangkaian pelebaran aplikasi industri dan khusus.

D. Ikhtisar Penting dan Aplikasi Umum

Motor pneumatik perpindahan positif sangat diperlukan di industri di mana keamanan, daya tahan, dan kontrol yang tepat adalah yang terpenting. Mereka umumnya ditemukan memperkuat alat -alat tangan dalam pembuatan, kerekan dalam penanganan material, mixer di pabrik kimia, dan peralatan khusus di fasilitas pemrosesan medis dan makanan. Keselamatan mereka yang melekat di atmosfer eksplosif dan kemampuan mereka untuk berhenti tanpa kerusakan membuat mereka menjadi pilihan yang lebih disukai dalam banyak pengaturan operasional yang menantang.

E. Artikel ruang lingkup dan apa yang akan dipelajari pembaca

Artikel ini akan mempelajari prinsip -prinsip dasar yang mengatur motor pneumatik perpindahan positif, mengeksplorasi berbagai jenis mereka, menyoroti keuntungan dan keterbatasan utama mereka, dan merinci beragam aplikasi mereka. Kami juga akan membahas kriteria seleksi esensial dan praktik pemeliharaan, diakhiri dengan melihat tren masa depan dalam teknologi vital ini.

Ii. Dasar -dasar Operasi Motor Pneumatik

A. Udara terkompresi sebagai sumber energi

Sifat udara terkompresi yang relevan dengan motor: Udara terkompresi bertindak sebagai cairan kerja, menyimpan energi potensial yang dikonversi menjadi energi kinetik. Sifat utamanya untuk operasi motor termasuk kompresibilitasnya (memungkinkan untuk penyimpanan energi), kemampuannya untuk memperluas (menggerakkan motor), dan viskositasnya yang relatif rendah (memfasilitasi aliran).
Peran tekanan dan aliran udara: Kinerja motor pneumatik secara langsung tergantung pada tekanan udara dan laju aliran yang disediakan. Tekanan menentukan gaya yang tersedia untuk menggerakkan motor, sedangkan laju aliran (volume udara per satuan waktu) menentukan kecepatan motor. Tekanan yang lebih tinggi umumnya menyebabkan torsi yang lebih tinggi, dan aliran yang lebih tinggi mengarah ke kecepatan yang lebih tinggi.

B. Prinsip perpindahan positif dijelaskan

Bagaimana volume udara tetap terperangkap dan diperluas: Inti dari perpindahan positif terletak pada desain motor, yang menciptakan ruang tertutup. Udara terkompresi memasuki ruang -ruang ini, mendorong elemen yang dapat dipindahkan (seperti baling -baling atau piston). Saat elemen bergerak, volume ruang meningkat, memungkinkan udara untuk memperluas dan mentransfer energinya. Setelah udara melakukan pekerjaannya, itu habis, dan siklus itu berulang. "Perpindahan positif" ini memastikan bahwa volume udara tertentu digunakan dalam setiap siklus, memberikan gerakan yang dapat diprediksi dan terkontrol.
Perbandingan dengan jenis motor lainnya (mis., Turbin - secara singkat): Tidak seperti turbin pneumatik, yang menggunakan aliran udara kontinu untuk memutar rotor (mirip dengan kincir angin), motor perpindahan positif bergantung pada volume diskrit udara yang bekerja pada bagian yang bergerak. Ini membuat mereka umumnya lebih efisien pada kecepatan yang lebih rendah dan mampu torsi awal yang lebih tinggi dibandingkan dengan turbin dengan ukuran yang sama.

C. Komponen Kunci (Umum)

Sementara desain spesifik bervariasi, sebagian besar motor pneumatik perpindahan positif berbagi komponen penting yang umum:

Rotor/Poros: Komponen berputar pusat yang mengubah gaya linier dari udara yang meluas menjadi gerakan rotasi, memberikan daya ke output.
Perumahan: Casing luar yang melampirkan semua komponen internal, memberikan integritas struktural dan mengandung udara terkompresi.
Port inlet/knalpot: Bukaan di mana udara terkompresi memasuki motor dan udara bekas dikeluarkan.
Elemen penyegelan: Komponen seperti cincin-O, gasket, dan pemesinan yang tepat yang mencegah kebocoran udara antar kamar dan memastikan operasi yang efisien.

AKU AKU AKU. Jenis motor pneumatik perpindahan positif

Motor pneumatik perpindahan positif datang dalam beberapa konfigurasi, masing -masing cocok untuk aplikasi yang berbeda berdasarkan karakteristik operasi yang unik.

A. Vane Motors

Deskripsi dan Konstruksi: Motor baling -baling terdiri dari rotor silinder yang dipasang secara eksentrik di dalam perumahan silinder yang lebih besar. Bantuan persegi panjang dipasang ke dalam slot radial di rotor.
Bagaimana mereka bekerja: Ketika udara terkompresi memasuki motor, ia mendorong baling -baling, memaksa mereka ke luar ke dinding perumahan karena gaya sentrifugal. Udara kemudian mengembang di ruang berbentuk bulan sabit yang terbentuk di antara rotor, baling-baling, dan perumahan, menyebabkan rotor berbalik. Saat rotor berbalik, baling -baling meluncur kembali ke slot mereka, dan udara yang dihabiskan habis.
Keuntungan: Motor vane kompak, menawarkan torsi awal yang baik, mudah dibalik dengan mengubah arah aliran udara, dan dapat beroperasi dengan kecepatan yang relatif tinggi.
Kerugian: Mereka rentan untuk dipakai pada baling -baling dan perumahan karena gesekan, dan kebocoran udara dapat terjadi jika segel terdegradasi, yang menyebabkan berkurangnya efisiensi.
Aplikasi Umum: Banyak digunakan dalam alat tangan seperti penggiling, latihan, obeng, dan kunci pas dampak karena ukurannya yang ringkas dan rasio daya-terhadap-berat yang tinggi.

B. Motor Piston

Motor piston umumnya lebih kuat dan menawarkan torsi lebih tinggi pada kecepatan yang lebih rendah.

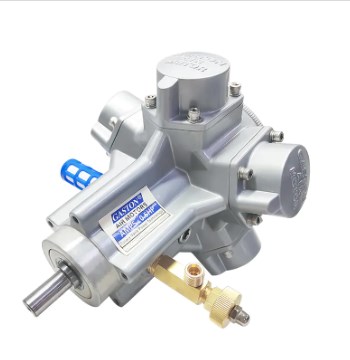

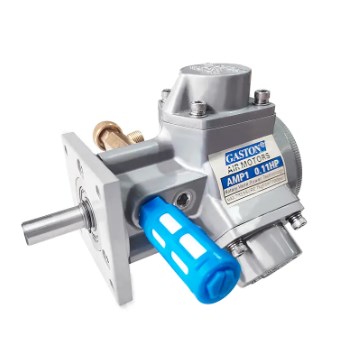

Radial Piston Motors:
1. Deskripsi dan Konstruksi: Motor ini menampilkan beberapa piston (biasanya 3 hingga 6 atau lebih) diatur secara radial di sekitar poros engkol pusat.
2. Bagaimana mereka bekerja: Udara terkompresi diarahkan secara berurutan ke masing -masing piston, memaksanya ke luar. Gerakan linier ini dikonversi menjadi gerakan putar oleh poros engkol, mirip dengan mesin pembakaran internal.
3. Keuntungan: Motor piston radial dikenal karena output torsi tinggi, kinerja berkecepatan rendah yang sangat baik, dan konstruksi yang kuat. Mereka sangat tahan lama dan dapat menangani beban berat.
4. Kerugian: Mereka cenderung lebih besar dan lebih berat daripada motor baling -baling untuk output daya yang diberikan dan umumnya lebih kompleks dalam desain.
5. Aplikasi Umum: Ideal untuk aplikasi yang membutuhkan torsi tinggi dan kontrol yang tepat pada kecepatan yang lebih rendah, seperti kerekan, winch, mixer, dan mesin industri besar.
Motor piston aksial (kurang umum untuk pneumatik):
1. Deskripsi Singkat: Sementara lebih lazim dalam sistem hidrolik, ada desain piston aksial untuk motor pneumatik tetapi kurang umum. Mereka biasanya melibatkan piston yang disusun sejajar dengan poros penggerak, bekerja pada pelat swash atau pelat goyangan untuk menghasilkan gerakan putar.

C. Gear Motors

Deskripsi dan Konstruksi: Motor roda gigi pneumatik biasanya terdiri dari dua gigi meshing (eksternal atau internal) yang tertutup di dalam perumahan.
Bagaimana mereka bekerja: Udara terkompresi memasuki motor dan terperangkap di kantong di antara gigi roda gigi dan rumah. Saat roda gigi berputar, udara dibawa dan kemudian dilepaskan melalui port knalpot. Aliran udara terus menerus ke dalam dan keluar dari kantong -kantong ini menciptakan gaya rotasi.
Keuntungan: Gear Motors sederhana dalam desain, sangat kuat, dan umumnya cocok untuk aplikasi berkecepatan tinggi. Mereka kurang rentan dipakai daripada motor baling -baling dalam beberapa kondisi.
Kerugian: Mereka biasanya menawarkan torsi awal yang lebih rendah dibandingkan dengan baling -baling atau motor piston dan bisa kurang efisien pada kecepatan yang sangat rendah.
Aplikasi Umum: Digunakan dalam aplikasi yang membutuhkan kecepatan yang konsisten dan torsi sedang, seperti drive conveyor, pompa kecil, dan beberapa peralatan pencampur.

D. motor diafragma (kurang umum sebagai putar, lebih untuk aktuasi linier)

Sementara terutama digunakan untuk aktuasi linier (mis., Dalam katup atau pompa), ada beberapa motor diafragma putar. Mereka menggunakan defleksi diafragma yang fleksibel untuk menggerakkan mekanisme yang menerjemahkan gerakan linier ke dalam gerakan putar. Ini kurang umum sebagai sumber daya putar primer tetapi mencontohkan prinsip perpindahan positif.

Iv. Karakteristik dan keunggulan utama

Motor pneumatik perpindahan positif menawarkan beberapa keuntungan menarik yang menjadikannya pilihan yang disukai dalam konteks industri tertentu.

A. Keamanan di lingkungan berbahaya

Operasi Non-Sparking: Tidak seperti motor listrik, motor pneumatik tidak menggunakan listrik dan karenanya tidak menghasilkan percikan selama operasi. Ini adalah fitur keamanan kritis di lingkungan yang mengandung gas, uap, atau debu yang mudah terbakar.
Alam anti ledakan: Desain yang melekat mereka membuat mereka secara intrinsik aman untuk digunakan di atmosfer eksplosif (diklasifikasikan sebagai zona ATEX atau setara), secara signifikan mengurangi risiko pengapian.

B. rasio daya terhadap berat yang tinggi

Motor pneumatik dapat memberikan daya substansial relatif terhadap ukuran dan beratnya, membuatnya ideal untuk alat dan aplikasi portabel di mana ruang dan berat adalah pertimbangan penting.

C. Start Instan, Berhenti, dan Pembalikan

Mereka dapat memulai, berhenti, dan membalikkan arah hampir secara instan hanya dengan mengendalikan pasokan udara. Respons cepat ini sangat penting untuk aplikasi yang membutuhkan gerakan cepat dan tepat.

D. Kecepatan Variabel dan Kontrol Torsi

Throttling Sederhana Pasokan Udara: Kecepatan dan torsi motor pneumatik dapat dengan mudah dikontrol dengan mengatur tekanan dan aliran udara yang masuk. Ini dapat dicapai dengan katup sederhana, menawarkan operasi yang fleksibel dan intuitif.

E. Perlindungan Overload (Stalling Tanpa Kerusakan)

Keuntungan yang signifikan adalah kemampuan mereka untuk menghentikan kondisi kelebihan beban tanpa mengalami kerusakan. Ketika beban melebihi kapasitas torsi motor, ia hanya berhenti. Setelah kelebihan beban dilepas, ia dapat melanjutkan operasi tanpa memerlukan reset atau perbaikan, tidak seperti motor listrik yang bisa terlalu panas dan terbakar.

F. Daya tahan dan ketahanan

Toleransi terhadap lingkungan yang keras (debu, panas, kelembaban): Motor pneumatik secara inheren kuat dan dapat menahan kondisi operasi yang keras, termasuk suhu tinggi, lingkungan berdebu, dan kelembaban tinggi, yang mungkin membahayakan motor listrik.

G. Operasi Cool (Ekspansi Udara mendinginkan motor)

Saat udara terkompresi mengembang di dalam motor, itu menyebabkan efek pendinginan. Ini berarti motor pneumatik umumnya lebih dingin daripada motor listrik, mengurangi risiko kepanasan dan memperpanjang umur mereka, terutama dalam operasi berkelanjutan.

V. Kerugian dan Keterbatasan

Terlepas dari banyak keunggulan mereka, motor pneumatik perpindahan positif juga datang dengan keterbatasan tertentu yang harus dipertimbangkan.

A. Efisiensi energi

Efisiensi yang lebih rendah dibandingkan dengan motor listrik: Secara umum, motor pneumatik kurang hemat energi daripada rekan listriknya. Proses mengompresi udara itu sendiri menghabiskan sejumlah besar energi, dan ada kerugian yang melekat dalam operasi motor.
Konsumsi Udara Terkompresi Tinggi: Untuk memberikan daya, motor ini membutuhkan pasokan udara terkompresi yang berkelanjutan dan substansial, yang dapat mahal untuk menghasilkan dan memelihara.

B. Tingkat Kebisingan

Motor pneumatik bisa sangat bising selama operasi, terutama karena knalpot cepat udara terkompresi. Peredam dan muffler sering diminta untuk mengurangi masalah ini, terutama di lingkungan dalam ruangan.

C. Persyaratan Kualitas Udara

Perlu udara yang disaring dan dilumasi: Untuk kinerja dan umur panjang yang optimal, motor pneumatik membutuhkan udara terkompresi yang bersih, kering, dan sering dilumasi. Kontaminan seperti kelembaban, kotoran, dan minyak dapat menyebabkan keausan, korosi, dan penyumbatan.
Dampak kontaminan: Kualitas udara yang buruk menyebabkan peningkatan perawatan, berkurangnya efisiensi, dan kegagalan prematur komponen motor.

D. Manajemen Udara Knalpot

Potensi untuk kebisingan dan kabut minyak: Udara yang kelelahan bisa keras dan, jika pasokan udara dilumasi, dapat melepaskan kabut minyak ke lingkungan, yang mungkin memerlukan sistem ventilasi atau pengumpulan.

E. Biaya infrastruktur udara terkompresi

Menerapkan sistem pneumatik membutuhkan investasi dalam kompresor udara, pengering, filter, regulator, dan perpipaan distribusi, yang dapat menjadi biaya di muka dan berkelanjutan yang signifikan.

Vi. Aplikasi motor pneumatik perpindahan positif

Kombinasi unik dari keselamatan, daya, dan kontrol yang ditawarkan oleh motor pneumatik perpindahan positif membuatnya sangat diperlukan di berbagai industri dan aplikasi.

A. Alat Industri

Mereka adalah workhorses dari banyak lokakarya dan jalur perakitan, menyalakan:

Penggiling: Untuk penghapusan dan finishing material.
Latihan: Untuk lubang yang tepat membosankan.
Impact Wrenches: Untuk pengikat dan pelonggaran torsi tinggi.
Obeng: Untuk tugas perakitan yang membutuhkan torsi terkontrol.

B. penanganan material

Sifat dan kemampuan mereka yang kuat untuk menangani beban berat membuatnya ideal untuk:

HOIST: Untuk mengangkat dan menurunkan benda berat dengan aman.
WINCHES: Untuk menarik dan memposisikan beban.
Konveyor: Untuk sistem transportasi material mengemudi.

C. pencampuran dan agitasi

Karakteristik non-sparking sangat penting dalam lingkungan dengan bahan yang mudah terbakar:

Paint Mixers: Memastikan konsistensi seragam tanpa risiko pengapian.
Agitator Kimia: Mengaduk zat korosif atau volatil dengan aman.

D. Industri Makanan dan Minuman

Kemampuan mereka untuk menahan pencucian dan beroperasi dalam kondisi steril sangat dihargai:

Kemampuan WASHDOWN: Motor yang dirancang untuk menahan agen air dan pembersih.
Lingkungan Steril: Digunakan dalam pemrosesan dan pengemasan di mana kebersihan adalah yang terpenting.

E. Penambangan dan Konstruksi

Daya tahan dan ketahanan mereka terhadap kondisi yang keras sangat penting:

Ketahanan dalam kondisi yang keras: Beroperasi dengan andal di lingkungan yang berdebu, basah, dan kasar.

F. Medis dan Farmasi

Sifat dan keamanan non-magnetik sangat penting untuk aplikasi sensitif:

Sterilisasi: Dapat disterilkan untuk digunakan di perangkat medis.
Sifat non-magnetik: Aman untuk digunakan di dekat mesin MRI dan peralatan elektronik sensitif lainnya.

G. Industri Otomotif

Dari jalur perakitan ke bengkel, mereka digunakan untuk berbagai tugas yang membutuhkan daya dan kontrol yang andal.

Vii. Kriteria seleksi untuk motor pneumatik

Memilih motor pneumatik yang tepat melibatkan mengevaluasi beberapa faktor kunci untuk memastikan kinerja dan umur panjang yang optimal untuk aplikasi yang diberikan.

Kriteria	Keterangan
Persyaratan Daya dan Torsi	Tentukan daya output dan torsi yang diperlukan untuk aplikasi. Ini akan menentukan ukuran dan jenis motor (mis., Baling -baling untuk kecepatan yang lebih tinggi, piston untuk torsi yang lebih tinggi).
Rentang Kecepatan	Pertimbangkan kecepatan operasi yang diperlukan dan apakah kontrol kecepatan variabel diperlukan.
Konsumsi Udara	Evaluasi laju konsumsi udara motor (CFM atau L/Min) untuk memastikannya selaras dengan kapasitas pasokan udara terkompresi yang tersedia. Konsumsi tinggi dapat menyebabkan peningkatan biaya operasi.
Tekanan operasi	Cocokkan tekanan operasi pengenal motor dengan tekanan sistem yang tersedia.
Batasan ukuran dan berat badan	Akun dimensi fisik dan berat motor, terutama untuk alat portabel atau instalasi yang dibatasi ruang.
Kondisi lingkungan	Nilai lingkungan operasi untuk faktor -faktor seperti suhu, kelembaban, debu, dan adanya bahan berbahaya, memilih motor yang dirancang untuk menahan kondisi ini.
Kebutuhan reversibilitas	Tentukan apakah aplikasi memerlukan motor untuk beroperasi di kedua arah searah jarum jam dan berlawanan arah jarum jam. Sebagian besar motor baling -baling dan piston mudah dibalik.
Pemeliharaan dan kemampuan servis	Pertimbangkan kemudahan perawatan, ketersediaan suku cadang, dan umur motor yang diharapkan.

Viii. Pemeliharaan dan pemecahan masalah

Pemeliharaan yang tepat sangat penting untuk memastikan keandalan jangka panjang dan efisiensi motor pneumatik perpindahan positif.

A. Pelumasan reguler

Sebagian besar motor pneumatik membutuhkan pelumasan, seringkali melalui pelumas in-line yang menambahkan kabut minyak halus ke udara terkompresi. Cek reguler dan isi ulang pelumas sangat penting.

B. Penyaringan dan Peraturan Udara

Pastikan pasokan udara terkompresi disaring dengan benar untuk menghilangkan kontaminan (kotoran, karat, kelembaban) dan diatur ke tekanan operasi yang benar. Filter harus dibersihkan atau diganti secara teratur.

C. Inspeksi untuk keausan

Periksa secara berkala motor untuk tanda -tanda keausan pada komponen seperti baling -baling, piston, bantalan, dan segel. Mengatasi masalah apa pun segera untuk mencegah kerusakan lebih lanjut.

D. Masalah dan Solusi Umum

Kehilangan kekuasaan: Bisa disebabkan oleh tekanan/aliran udara yang tidak mencukupi, komponen internal yang aus (mis., Vanes, segel), atau filter udara yang tersumbat.
Konsumsi udara yang berlebihan: Sering menunjukkan kebocoran udara internal karena segel aus atau komponen yang rusak.
Terlalu panas: Sementara jarang, dapat terjadi jika motor terus -menerus kelebihan beban atau jika pelumasan tidak mencukupi.
Kebisingan: Dapat menunjukkan bantalan yang usang, komponen yang tidak selaras, atau hanya kebutuhan akan knalpot yang lebih efektif.

Ix. Tren dan kesimpulan di masa depan

A. Kemajuan dalam efisiensi dan bahan

Penelitian berkelanjutan berfokus pada peningkatan efisiensi energi motor pneumatik melalui desain canggih, teknologi penyegelan yang lebih baik, dan penggunaan bahan baru, gesekan rendah. Ini bertujuan untuk mengurangi konsumsi udara terkompresi dan membuatnya lebih kompetitif dengan motor listrik dalam berbagai aplikasi.

B. Integrasi dengan Sistem Kontrol

Motor pneumatik modern semakin terintegrasi dengan sistem kontrol yang canggih, termasuk katup dan sensor proporsional, memungkinkan untuk kecepatan, torsi, dan kontrol posisi yang lebih tepat. Ini meningkatkan keserbagunaan mereka dalam proses otomatis.

C. Relevansi berkelanjutan dalam aplikasi niche

Terlepas dari munculnya dorongan listrik, motor pneumatik perpindahan positif akan terus memiliki tempat yang vital dalam aplikasi niche di mana keamanan yang melekat, ketahanan, dan kemampuan untuk beroperasi di lingkungan yang keras atau berbahaya tetap tidak tertandingi.

D. Ringkasan manfaat utama dan nilai abadi mereka

Singkatnya, motor pneumatik perpindahan positif menawarkan perpaduan yang unik antara keselamatan, kepadatan daya, kontrol instan, dan daya tahan. Kemampuan mereka untuk beroperasi tanpa percikan api, tahan terhadap kondisi yang keras, dan macet tanpa kerusakan membuat mereka alat yang sangat diperlukan di industri mulai dari manufaktur dan konstruksi hingga pemrosesan medis dan makanan.

E. Pikiran akhir tentang peran motor pneumatik dalam industri modern

Meskipun mungkin tidak terlihat secara universal seperti motor listrik, motor pneumatik perpindahan positif adalah bukti kecerdikan teknik. Mereka terus menjadi solusi yang andal, kuat, dan aman untuk tugas -tugas kritis, membuktikan bahwa kekuatan udara terkompresi yang sederhana namun efektif tetap merupakan landasan kemampuan industri modern. Seiring kemajuan teknologi, motor ini kemungkinan akan terus berkembang, menjadi lebih efisien dan terintegrasi, memastikan peran abadi mereka dalam lanskap industri yang beragam dan menuntut.
