Hoist Pneumatik HQ 25 Ton

Parameter terperinci

Tekanan udara (PSI)	Tekanan udara (Ayah)	Kekuatan MaksiMum (HP)	Kecepatan bebas (rpm)	Kecepatan pada daya maksimum (rpm)	Torsi pada daya maksimum (NM)	Konsumsi gas pada daya maksimum (m³/mnt)	Hentikan torsi dan mulai torsi (NM)
40	0.28	45%	80%	30%	37,50%	45%	45%
50	0.35	56%	84%	44%	52,40%	56%	56%
60	0.4	67%	88%	58%	65,90%	67%	67%
70	0.48	78%	92%	72%	78,30%	78%	78%
80	0.55	89%	96%	86%	89,60%	89%	89%
90	0.63	100%	100%	100%	100%	100%	100%
100	0.7	110%	104%	114%	109,60%	110%	110%


Gambar tersebut menunjukkan kurva torsi dan daya motor pneumatik pada dua tekanan udara yang berbeda. Kecepatan, torsi dan tenaga motor berkurang seirdi dalamg dengan menurunnya tekanan udara.	Gambar tersebut menunjukkan kurva torsi dan kecepatan motor pneumatik di bawah dua tekanan udara yang berbeda. Kecepatan dan torsi motor berkurang seirdi dalamg dengan menurunnya tekanan udara. Torsi berkurang secara signifikan, sedangkan kecepatan motor sedikit menurun seiring dengan penurunan tekanan.

Kerekan pneumatik		Satuan	markas besar 25-2	markas besar 30-2	Markas Besar 37-3	HQ50-4	markas besar 75-3	Markas Besar 100-4
	Tekanan udara	Mpa	0.6
	Memuat	Ton	25	30	37	50	75	100
	Jumlah rantai	akar	2	2	3	4	3	4
	Daya keluaran motor	KW	6.3	6.3	6.3	6.3	9	9
	Ketinggian angkat	M	Ketinggian standar adalah 3 meter
	Kecepatan pengangkatan beban penuh	Meter/menit	1.2	1	0.7	0.7	0.55	0.4
	Kecepatan angkat tanpa beban	Meter/menit	2.4	2.3	1.7	1.2	1.3	1
	Kecepatan penurunan beban penuh	Meter/menit	2.6	2.8	2	1.5	1.2	1
	Konsumsi gas pada beban penuh - meningkat	m³/menit	6.5	6.5	6.5	4	7.6	7.6
	Konsumsi gas pada beban penuh - turun	m³/menit	5.5	5.5	5.5	5.5	6	6
	Ukuran rantai	mm	22*66	22*66	22*66	22*66	32*90	32*90
	Berat rantai	kg/m	12.2	12.2	12.2	12.2	21.3	21.3
	Berat standar (tinggi angkat 3m)	kg	510	520	860	935	1750	1800
	Panjang pipa udara pengontrol	m	Panjang standar adalah 3 meter
	Kebisingan beban penuh - meningkat	DB	78	78	78	78	78	78
	Kebisingan beban penuh - turun	DB	82	82	82	82	85	85
	Konektor trakea	in	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	Ukuran pipa udara (diameter dalam)	mm	35	35	35	35	35	35

Mobil berjalan	Tenaga motorik	kw	3	3	3	3
	Kecepatan beban terukur	m/mnt	5	3	3	3
	Konsumsi udara motor	m/mim	2.5	2.5	2.5	2.5
	Konektor trakea	in	G3/4	G3/4	G3/4	G3/4
	Ukuran pipa udara (diameter dalam)	mm	19	19	19	19
	Berat (troli)	kg	136	136*2	136*2	247*2

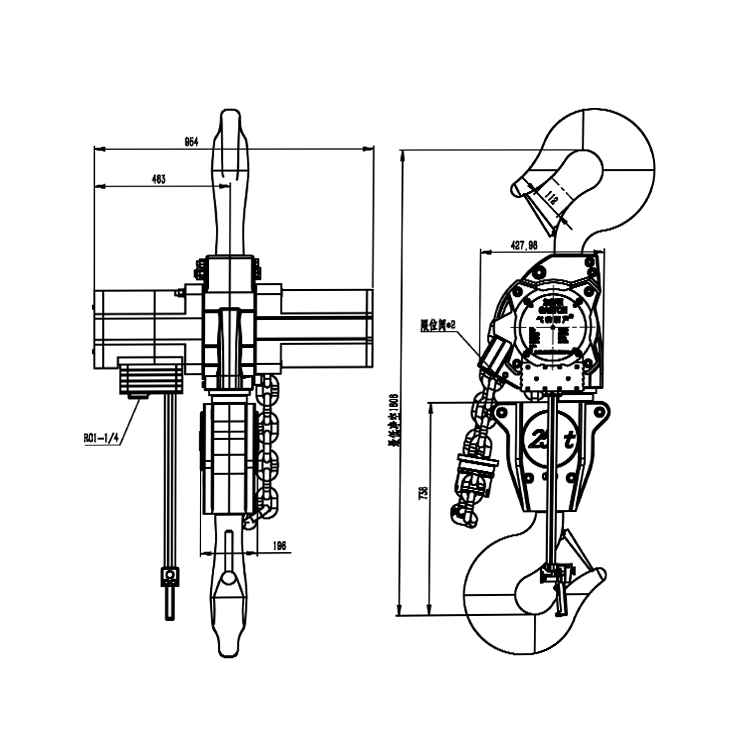

Model	Satuan	markas besar 25-3	markas besar 30-2	Markas Besar 37-3	HQ50-4	markas besar 75-3	Markas Besar 100-4
A	mm	1370	1370	1610	1610	2535	2610
B	mm	900	900	955	955	1535	1535
C	mm	450	450	535	535	820	820
D	mm	445	445	445	445	600	600
E	mm	270	270	270	270	405	365
F	mm	310	310	350	350	450	450
H1 Izin minimal	mm	1260	1260	1485	1485	1935	1935
H2	mm	825	825	950	950	1250	1250
ya	mm	126	126	120	120	315	355
Φb	mm	126	126	120	120	315	355
N	mm	113	113	122	122	250	280
